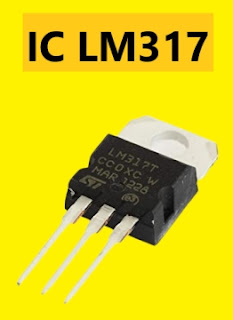

मॉडर्न इन्टीग्रेटिड वोल्टेज रैग्यूलेटरों में शॉर्ट सर्किट होने से सुरक्षा होती है, लेकिन शॉर्ट सर्किट होने के इण्डीकेटर प्राय: प्रयोग नहीं किये जाते, शॉर्ट सर्किट होने पर सम्बन्धित उपकरण कार्य करना बन्द कर देता है, इस बात का ज्ञान तुरन्त समय पर नहीं हो पाता। इस सर्किट का उपयोग उन रैग्यूलेटर सर्किटों के साथ भी किया जा सकता है जिनमें शॉर्ट सर्किट प्रोटेक्शन नहीं लगा है। ऐसी स्थिति में शॉर्ट सर्किट होने पर इण्डीकेटर के जलने से यह संकेत मिलेगा कि शॉर्ट सर्किट है। शॉर्ट इण्डीकेटर सर्किट में LM317 वेरिएबल आउटपुट रैग्यूलेटर का प्रयोग करने पर, आउटपुट के बदलने पर प्रायः LED की चमक पर भी अन्तर पड़ेगा, ऐसी स्थिति में LED को आउटपुट से हटाकर जोड़ने के लिए LED का करेन्ट रैजिस्टेन्स के स्थान पर करेन्ट सोर्स से निर्धारित करते हैं। इस प्रकार की करेन्ट सोर्स को बनाने के लिये सर्किट में एक ट्रांजिस्टर T1 प्रयोग करते हैं। सर्किट R1 से प्राप्त रैफरेन्स वोल्टेज पर कार्य करता है। यह वोल्टेज LM317 द्वारा पैदा की जाती है और प्रथम दृष्टि में R1 R2, P1 को आउटपुट वोल्टेज से जोड़ती है। UR3= 1.25-Ueb=1.25-0.65=0.6VD3 के द्वारा तब 0.6V/180= 3.3mA करेन्ट मिलता है जो LED को जलाने के लिये आवश्यकता से अधिक है और
supply short circuit indicator hindi |
आउटपुट वोल्टेज 3V से 25V तक कहीं भी रहने पर LED को मिलने वाला करेन्ट स्थिर रहँता है। ट्रांजिस्टर T1 का बेस करेन्ट 15mA है इसलिये रैगुलेटर के किसी फंक्शन पर इस ब्रांच वोल्टेज का कोई असर नहीं पड़ता। इस सर्किट में T1 100mW पर कार्य करता है। जबकि कलेक्टर एमीटर वोल्टेज 25V है। क्योंकि यह ट्रांजिस्टर हीट सिंक के साथ 500mW भी ले सकता है। ओवर हीटिंग ज्यादा अनुपयुक्त हो जाती है। कलेक्टर एमीटर वोल्टेज भी उच्चतम सीमा 45V से काफी नीचे 25V है। इन सीमाओं का ध्यान रखना चाहिये। जबकि यह पावर सप्लाई ऊंची आउटपुट वोल्टेज दे रही है। कैपेसिटर C3 रिपल सप्रेशन की 65db से बढ़ाकर 80db पर देता है। डायोड D2IC1 और ट्रांजिस्टर T1 की सुरक्षा करता है ताकि C3 से इतनी अधिक वोल्टेज न मिल सके कि ट्रांजिस्टर के बेस एमीटर के रिवर्स बायस (अधिकतम् -5V) से उपर हो जाए। ऐसी अवस्था में रैग्यूलेटर शॉर्ट सर्किट हो जाता है। डायोड D1 रेग्यूलेटर को C4 व अन्य कपैसिटरों के डिस्चार्ज करेन्ट से बचाता है। इस डायोड के बिना किसी कैपिस्टर के डिस्चार्ज करेन्ट से रेग्यूलेटर IC या तो शॉर्ट या लेअर वोल्टेज टर्मिनल से जुड़ जाती है। इण्डीकेटर का करेन्ट लगभग 10mA है पर यह 1.5A तक जा सकता है। यदि इनपुट वोल्टेज 35V हो और आउटपुट वोल्टेज 3V न्यूनतम होने पर यह सर्किट LED को 150mA स्थिर रूप करेन्ट देता रहेगा
