फायर अलार्म डायग्राम
Fire Alarm Diagram
fire alarm |
यह प्रोजेक्ट एक बहुपयोगी प्रोजेक्ट है आज के इस इलेक्ट्रॉनिक्स युग में जिस तरह बिजली के उपकरणों का उपयोग इस कदर बढ़ रहा है जिस से अरग लगने की सम्भावनाएं उतनी ही प्रबल हो जाती है प्रस्तुत प्रोजेक्ट इस समस्या से निजात दिलाने में सहायक है इसे आप दूकानों, कारखानों आदि में बहुत ही काम की चीज है तकनीकी विवरण तथा कार्यप्रणालीआज के इस इलेक्ट्रॉनिक आधुनिक युग में जिस तरह बड़ी-बड़ी इमारतों / घरों में जिस तरह इलेक्ट्रीकल / इलेक्ट्रॉनिक उपकरणों का प्रयोग बढ़ता जा रहा है उससे उतनी ही आग लगने की घटनायें बढ़ती जाती हैं प्रस्तुत प्रोजेक्ट में Fire को Sense कर अलार्म बजाया जाता है यह एक बहूपयोगी प्रोजेक्ट है इस प्रोजेक्ट में पापुलर IC555 का प्रयोग किया गया है जो एक Timer IC है
fire alarm diagram |
यह IC एनालॉग और डिजिटल दोनों में प्रयोग की गई है इसकी इनपुट तथा आऊटपुट को किसी भी TTL और
CMOS Logic सर्किट में प्रयोग किया जा सकता है इस सर्किट में सबसे महत्वपूर्ण पूर्जा Germanioum Diode है जो Heat को Sense करता है Room Tempature में Diode की रिवर्स रजिस्टेन्स काफी अधिक होती है, जिससे टांजिस्टर 01 Cunduct करता रहता है और ic 555 की रिसेट पिन
'Ground" Level पर रहती है जिसके फलस्वरूप अलार्म नहीं बजता है जब आग जलती है तो Diode का Vicinity का Tempature बढ़ता है तो Diode की रिवर्स रजिस्टेन्स कम हो जाती है लगभग 70 Degree Centrigrate पर Diode की रजिस्टेन्स Value 1K से भी कम रह जाती है जिससे ट्रांजिस्टर Q1 कार्य करना बन्द कर देता है और इस क्रिया के फलस्वरुप IC555 की रिसेट पिन नं. 5 ''Positve" रजिस्टेन्स 1K के द्वारा हो जाती है और अलार्म बज उठता है इस Fire Alarm को आप 3 से 4 स्थानों पर अलग-अलग लगा सकते हैं इसके लिये आपको रिवर्स Bias Germanioum Diode को पैरलल में लगा कर अलग-अलग स्थानों पर रखना पड़ेगा जब भी आग किसी स्थान पर लगती है तो इनमें से किसी भी स्थान पर लगा Diode Fire की गर्मी को Sense कर अलार्म बजा देता है

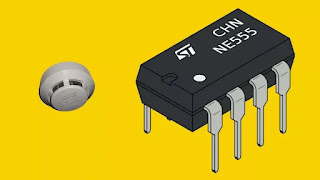

555 timer IC |
प्रोजैक्ट बनाते समय सावधानियां
* प्रोजेक्ट के अन्दर लगा Diode [Fire Senser को PCB में न लगायें इसे PCB से दूर रखें अन्यथा PCB में लगे कम्नोनेन्ट के खराब होने का खतरा है
* ट्रांजिस्टर लगाते समय उसके बेस, एमीटर. तथा कलेक्टर को मल्टीमीटर से चेक करके लगायें
* IC555 की पिन नं. 6 पर लगे कंडैसर की पोलरिटी का ध्यान रखें.
* डायोड लगाते समय इसके एनोड तथा कैथोड का
विशेष ध्यान रखें
* IC को सीधा PCB पर सोल्ड न करें, क्योंकि कई बार सोल्डरिंग Iron में लीकेज करन्ट के वजह से पास खराब होने की पुरी सम्भावना रहती है
पार्ट्स सूची
PCB 1
Resistance 1K = 1,4K7 2,56K = 2
100K PRESET = 1 .
Capacitor,
0.04 PF = 1,0.1 PF = 1,220MFD/16V =
1,10mfd/25V = 1
Semi-Conductor IC 555 = 1,TR. 547 =
1,DR 25 DIODE = 1
IC BASE [ 8 PIN] = 1
