केपेसीटर

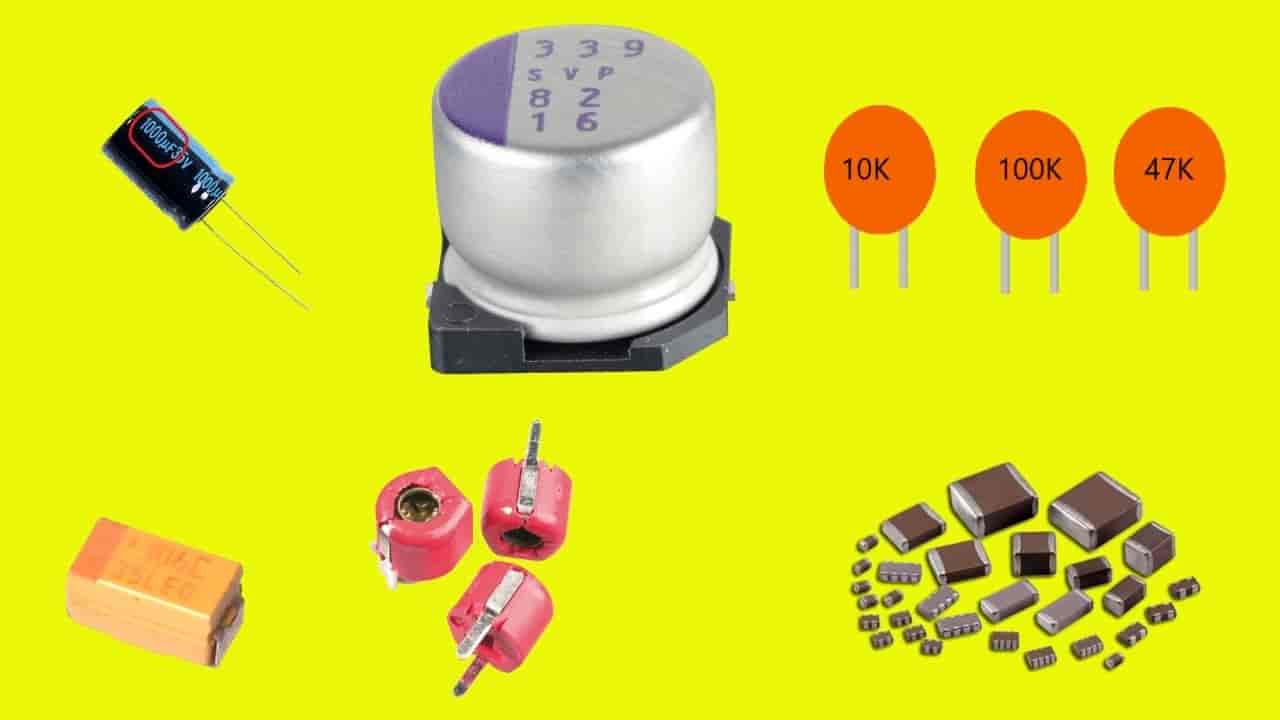

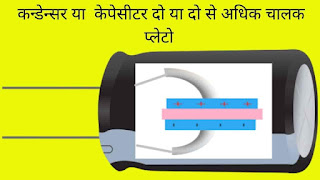

कन्डेन्सर या केपेसीटर दो या दो से अधिक चालक

प्लेटो का बना होत है जिनके बीच में हवा या अन्य

कोई कुचालक पदार्थ होता हैं जिसे डाई इलैक्ट्रिक

कहते हैं कन्डेन्सरइलैक्ट्रिकनिक्स सर्किट में

रेझिस्टन्स के पश्चात् प्रयोग होने वाला एक विशेष

कम्पोनेन्ट होता है.

केपेसिटेन्स

केपेसिटेन्स (PF/KPF/MFD/MF/uF/KMFD/KMF/KuF/nF/F)



किसी केपेसीटर के व्दारा विद्युत को स्टोर करने की क्षमता

(केपेसीटी) उस केपेसीटर का केपेसिटेन्स कहलाता हैं इस (C) से

प्रदर्शित करते हैं केपेसिटेन्स नापने की इकाई फैराड हैं परन्तु फैराड

एक बहुत बड़ी इकाई हैं इसकी छोटी इकाइयों क्रमश किलो माईक्रो

फैराड (KMFD) माईक्रो फैराड (MFD) किलो पिको फैराड

(KPF) और पिको फैराड है किलो पिको फैराड (kpf) को नैनो

फैराड (nF) भी कहा जाता है.



 इन इकाइयों में आपसी सम्बन्ध निम्न प्रकार हैं



     1000 पिको फैराड (PF)  =  1किलो पिको फैराड (KPF)



         1   नेनो फैराड (nF)   =  1किलो पिको फैराड (KPF) .



10,00,000 पिको फैराड  = 1माइक्रो

फैराड(MFD/MFD/UF/uF).



1PF  =     1uuF



 10,00,000 माइक्रो फैराड  = 1 फैराड (F).



कन्डेन्सर का कार्य



विद्युत शक्ति (इलेक्ट्रिक energy) को इकट्ठा करना और

आवश्यकता पड़ने पर छोड़ देना है इस क्रिया को

कन्डेन्सर का चार्ज और डिस्चार्ज होना कहते हैं चार्ज

एकत्रित करने की क्षमता को कैपेसिटी कहते हैं. कार्य के

अतिरिक्त कन्डेन्सर का विशेष कार्य डि. सी. करेन्ट को

रोकना और ए. सी. करेन्ट या सिगनल को पास कर देना हैं.

. इलेक्ट्रॉनिककन्डेन्सर को फिल्टर कन्डेन्सर भी कहा

जाता है क्योंकि इनका फिल्टर सर्किट में अत्यधिक प्रयोग

होता है रेक्टिफायर कि आउटपुट पर प्राप्त डी सी को

शुध्द डि सी बनाने है ये सर्किट मे मौजूद ए सी रिपल को

अर्थ कर देते हैं रेडियो मे होम थिएटर इनके खराब या

कमजोर पड़ जाने पर आवाज का फटनाऔर टी वी में

पिक्चर हिलने के दोष देखे जा सकते हैं



(Capacitor working voltage)

एक कन्डेन्सर अधिक से अधिक जितनी वोल्टेज सह

सकता है वह उसकी वर्किग वोल्टेज कहलाती है यदि

किसी भी कन्डेन्सर खराब हो सकता है इस प्रकार किसी

भी कन्डेन्सर को उसकी वर्किग वोल्टेज से प्रत्येक

कन्डेन्सर पर उसके मान के साथ अवश्य लिखी होती है



(voltage Surge peak)

वोल्टेज सर्ज पीक का अर्थ होता है कि वह वोल्टेज

जिनको कन्डेन्सर अपनी वर्किग वोल्टेज के अतिरिक्त

कुछ समय के लिये सह सकता है यदि कन्डेन्सर की

वर्किग वोल्टेज 400V और सर्ज पीक वोल्टेज 450V है तो

इसका अर्थ है कि कन्डेन्सर 400V से अधिक होने

पर 450V तक की वोल्टेज अल्प समय तक सह सकहै

यदि वोल्टेज सर्ज पीक वोल्टेज से अधिक हो जाती है तो

कन्डेन्सर की डाई-इलैक्ट्रिक नष्ट हो सकती है और कभी

कभी कन्डेन्सर उस स्थिति विस्फोट करके फट भी जाता है

Capacitor information

कन्डेन्सर का कार्य करना उसकी चार्जिग औरडिस्चार्जिग

क्रिया पर निर्भर करता हैं

कन्डेन्सर प्रयोग करने पर कन्डेन्सर डी सी में मिश्रित ए

सी रिपल को अर्थ कर देता है और तत्पश्चात शुध्द डि सी

प्राप्तहोहोती हैं

पोलिस्टर कन्डेन्सर (polyestercapacitor)

Capacitor information



इस की बनावट पेपर कन्डेन्सर के समान होती है ये छोटे

आकार में भी देखे जा सकते हैं इनकी बनावट में

एल्युमिनियम और पोलिस्टर की प्लेटे प्रयोग होती है ये

प्राय 1kpf से 1 uF मान तक 160V से 400V के प्रयोग

होते हैं उच्च फ्रीक्वेन्सी उपकरणों (Led Tv, Led bulb,

SMPS power supply ) इनका प्रयोग सबसे अधिक होता है

ट्रिमर कन्डेन्सर (Trimmer capacitor)

Capacitor information

ट्रिमर कन्डेन्सर में दो प्लेटों के बीच माइका डाइ-

इलेक्ट्रिक प्रयोग करते हैं इसमें लगे स्क्रू पूरा बन्द कर देते

हैं तो इसकी कैपेसिटी सबसे अधिक होती है

माइका केपेसीटर  Mica capacitor



Capacitor information

माइका (अभ्रक) एक ऐसा पदार्थ हैं जो प्राकृतिक रूप से पतली परत के रूप मे उपलब्ध

होता है विषय रूप से उच्च फ्रीक्वेंन्सी के लिए बहुत उँचे ताप पर भी यह एक अच्छे

इन्स्यूलेटर के रूप मे कार्य करता है इसमे फ्रीक्वेंन्सी का क्षय (Loss) भी

बहुत कम होता है इन्ही विशेषताओं के कारण इसका

प्रयोग केपेसीटर मे डाई इलेक्ट्रिक पदार्थ के रूप मे किया

जाता है इस प्रकार के केपेसीटर माइका केपेसीटर

कहलाते हैं चूँकि माइका केपेसीटर अभ्रक को लपेटा नही

जा सकता है इसलिए माइका केपेसीटर हमेशा चपटे

आकार के ही होते हैं इन केपेसीटर को ऐसे स्थान पर

प्रयोग किया जाता है जहाँ अधिक यथार्थता स्थिरता

अधिक डाई इलेक्ट्रिक शक्ति की आवश्यकता होती है

पेपर कन्डेन्सर   Ceramic Disc Capacitors

Capacitor information

यह एक ऐसा कन्डेन्सर है जो मीडियम स्तर की कन्डेन्सर

स्थिरता पर हाई वोल्टेज DC और AC कार्यो के लिए

प्रयोग किया जाता है यह कन्डेन्सर एल्युमीनियम की

पातली परत को टिश्यू पेपर की परतो के साथ लपेट कर

बनाया जाता है पेपर की नमी को दूर करने के लिए इसके

ऊपर मोम की परत लगा दी जाती है पेपर कन्डेन्सर का

मान प्रायः 0.001 माइक्रोफेराइड से 0.2 माइक्रोफेराइड

तक होता है इनकी वोल्टेज केपेसीटर

अधिकतम 1000V तक होती है



पेपर कन्डेन्सर माइका कन्डेन्सर सिरेमिक कन्डेन्सर

पोलिस्ट कन्डेन्सर स्टेरोफ्लक्स कन्डेन्सर इकाई (Units )

कन्डेन्सर की इकाई महान् वैज्ञानिक माइकल फैराडे के

नाम पर फैराड में नापी जाती है जिसे F अक्षर व्दारा

दर्शाते हैं

पेपर कन्डेन्सर





पेपर कन्डेन्सर पर विभिन्न प्रकार से अंकित मान को समझना





1) कन्डेन्सर पर अंकित मान एक दो या तीन अंकों मे है लेकिन इसके बाद कुछ नहीं लिखा है और तीसरा अंक शून्य है तो उस कन्डेन्सर का मान PF मे होगा.

8 = 8 PF, 6.8 = 6.8PF, 22 = 22PF, 47 =47PF, 100 = 100PF, 220 = 220 PF,330 = 330 PF ,470 =470 PF,







2) कुछ कन्डेन्सर का मान माइक्रो फैराड में होता है लेकिन उन्हें पिको फैराड में भी ज्ञान किया जा सकता है माइक्रो फैराड वाले कन्डेन्सर को पिको फैराड में ज्ञान करने की विधि निम्न प्रकार हैं

माइक्रो फैराड (uF ) × 10,00,000 = पिको फैराड (PF )

0.01 uF = 0.01 × 10,00,000 = 10,000 PF = 10 KPF.



0.1 uF = 0.1 × 10,00,000 = 1,00,000PF = 100 KPF.



0.22 uF = 0.22 × 10,00,000 = 2,20,000 PF = 220 KPF.



 0.047 uF = 0.047 × 10,00,000 = 4,7000PF = 47 KPF.



0.001 uF = 0.001 × 10,00,000, = 1,000 PF = 1 KPF.

3)इसी प्रकार पिको फैराड में अंकित मान को माइक्रो

फैराड मे निम्न प्रकार झात करेंगे

 पिको फैराड  = माइक्रो फैराड

10,00,000

पिको फैराड के मान को 10,00,000 से भाग देने पर प्राप्त मान माइक्रो फैराड मे होगा.

उदाहरण. 4,700PF = 4700 ÷ 10,00,000 = 0.0047 MFD.



10 KPF = 10,000PF = 10,000, ÷ 10,00,00 = 0.01MFD



100KPF = 1,00,000 = pF = 1,00,000, ÷ 10,00,000 = 0.1MFD



47KPF = 47,000 pF = 47,000 ÷ 10,00,000 = 0.047 MFD







4)प्राय बटन टाइप सिरेमिक कन्डेन्सर पर मान न लिखा

होकर निम्न प्रकार कोड नंबर पडे रहते हैं इस प्रकार के

कन्डेन्सर का मान ज्ञात करने के लिए इन पर अंकित

कोड नंबर की अन्तिम संख्या के बराबर शुन्य लगा देने

पर उसका मान पिको फैराड में ज्ञात होता है

उदाहरण   101 = 100 PF,



 102 = 1,000 PF = 1 KPF = 0.001 MFD,



103 = 10,000PF = 10KPF = 0.01MFD



104 = 1,00,000 PF =100KPF = 0.1MFD



201 = 200PF



202 =2,000PF = 2 KPF =0.002MFD



203 = 20,000PF = 20KPF = 0.02MFD



204 = 2,00,000PF = 200KPF = 0.2MFD



401 =400PF



402 = 4,000PF = 0.004MFD



403 = 40,000 PF = 0.04MFD



404 = 4,00,000,PF = 0.4 MFD
