ic 555 water pump auto on/off circuit diagram
आईसी 555 पानी पंप ऑटो चालू / बंद सर्किट
इस प्रोजेक्ट से पानी की टंकी को भरने वाली मोटर को कन्ट्रोल किया जा सकता है।
अक्सर पानी की टंकी भरने के बाद ओवरफ्लो हो जाती है, जिसे पानी की बर्बादी तो होती है, बिजली की भी अनावश्यक रूप से खपत होती है।

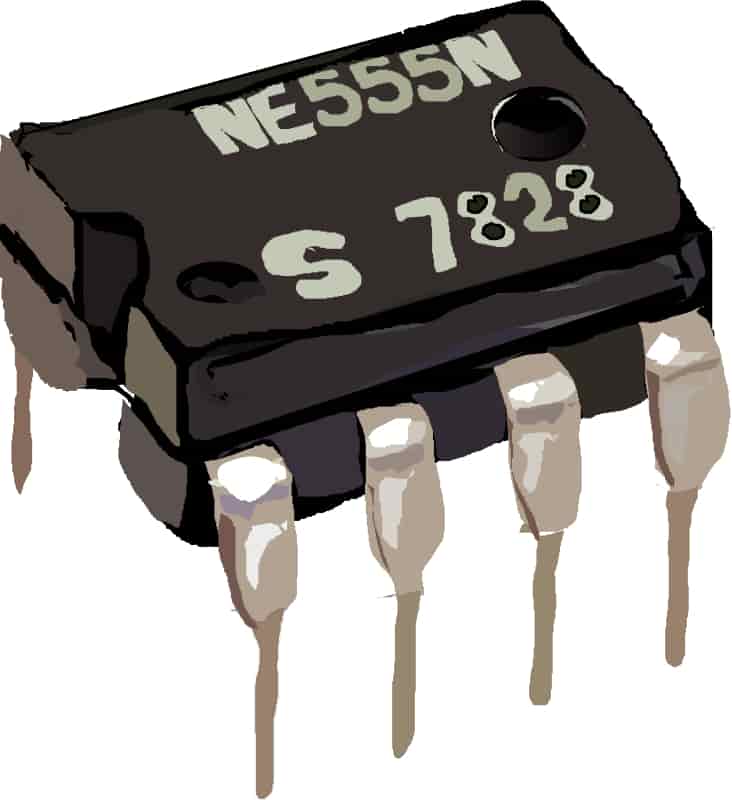

इस सर्किट में टाइमर IC 555 को एस्टेबल मल्टीवाइब्रेटर के रूप में प्रयोग किया गया है। ट्रांजिस्टर BC 148, रिले को ऑन/ऑफ करने का कार्य करता है। सबसे पहले पानी की टंकी में लगने वाला सेन्सर बनाया जाता है। सेन्सर बनाने के लिए प्लास्टिक की दो रॉड का प्रयोग किया जाता है। एक रॉड पर ऊपर से नीचे तक कॉपर की वायर लपेटी जाती है। इस रॉड की लम्बाई टंकी की गहराई के बराबर होना जरूरी है। दूसरी रॉड के ऊपरी सिरे-B तथा निचले सिरे C पर तार लपेटी जाती है। ये दोनों अलग-अलग तार हैं, जिनमें प्रत्येक तार एक सिरे को रॉड पर लपेटते हैं तथा दूसरा सिरा सर्किट में जाता है।
![]() |
ic 555 water pump auto on/off circuit diagram |
जब टंकी में C लेवल तक पानी होता है तो IC 555 की पिन नं. 2 ट्रीगर हो जाती है, क्योंकि टंकी में लगे सिरे ETA पर सप्लाई है तथा पानी के कारण करन्ट सिरे C पर पहुँच जाता है। यह करन्ट रैजिस्टेन्स 390K के द्वारा IC 555
की पिन नं. 2 आता है और वह ट्रीगर हो जाती है। इससे IC की पिन नं. 3 पर हाई सिगनल आउट होता है। यदि सिगनल ट्रांजिस्टर BC 148 के बेस पर आता है। इससे यह ट्रांजिस्टर ऑन होकर रिले को ऑन कर देता है। रिले के स्विचिंग सर्किट में पम्प सेट की मोटर लगी है, जो ऑन हो जाती है। इस प्रकार टंकी भरने लगती है। जैसे ही पानी टंकी के B सिरे तक पहुँचता है, वैसे ही पिन नं. 3 लो हो जाती है, जिससे ट्रांजिस्टर BC 148 ऑफ होकर रिले को ऑफ कर देता है। मोटर बन्द हो जाती है। अब जब भी पानी का लेवल सिरे B से नीचे आता है, मोटर ऑन हो जाती है तथा सिरे B तक लेवल आने पर मोटर बन्द हो जाती है।
