How to make magic tester hindi
मैजिक टेस्टर कैसे बनाएं
 |
| Wireless Tester AC line detector |
इस प्रोजक्ट का प्रयोग मेन 230V की ए. सी. सप्लाई का फेस, न्युट्रल और अर्थ चैक करने में किया जा सकता है। नियान बल्ब वाले टैस्टर में फेस चैक करने के लिए टैस्टर की बैक को हाथ से छुए रहना पड़ता है जबकि Magic
tester में फेस को चैक करते समय इसकी बैक पाइन्ट को हाथ से नहीं छना पड़ता । जैसाकि आपको ज्ञात है कि ए. सी. सप्लाई में तीन टर्मिनल होते हैं जोकि फेस (गरम), न्यूट्रल (ठंडा) और अर्थ कहलाता है। जिस टर्मिनल में Magic testerकी बैक बिना छुए उसका इण्डीकेटर जलता है वह फेस होगा, और जिस टर्मिनल पर बिना बैक छुए इण्डीकेटर हल्का जलता है लेकिन बैक को छूने से तेज जलने लगता है वह
 |

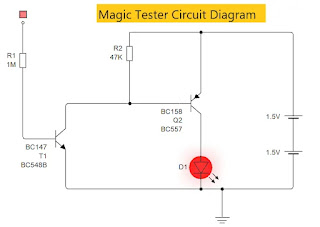

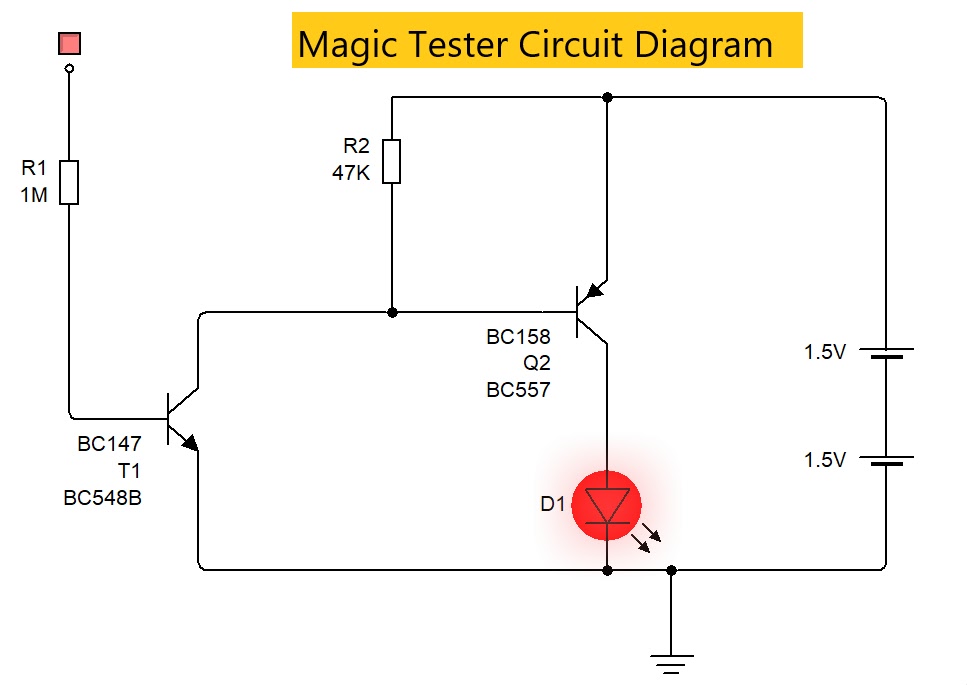

| Wireless Tester Circuit Diagram |
What does magic tester work for
मैजिक टेस्टर किस लिए काम आता है
टर्मिनल न्यूट्रल कहलायेगा और जिस टर्मिनल पर टिप लगाने पर इण्डीकेटर बिल्कुल नहीं जलता, लेकिन बैक को छूते ही इण्डीकेटर जल उठता है वह अर्थ होगा। लेकिन यह ध्यान रहे कि यदि अर्थ लाइन की सुविधा आपके यहाँ नहीं है तो Magic tester उस समय अर्थ को चैक करते समय किसी भी स्थिति में इण्डीकेटर नहीं जलायेगा।
Information about how magic tester works
मैजिक टेस्टर कैसे काम करता है इसकी जानकारी
Magic tester बनाने के लिए एक. कम्प्लीमैन्ट्री एम्प्लीफायर का प्रयोग किया गया है, जिसमें T1 (BC147) और T2 (BC158) का प्रयोग किया गया है। जैसे ही इस सर्किट के Tip और back टर्मिनल के बीच कोई भी Conduction body जैसे बल्ब, टयब लाइट या ए. सी. के फेस टर्मिनल इत्यादि को रखते हैं तो ट्रांजिस्टर T1 को फारवर्ड वायस मिलने लगती है, जिससे यह सर्किट कार्य करने की स्थिति में आ जाता है और सर्किट का L.E.D. जल उठता है । जैसे ही Tip टर्मिनल को ए. सी. फेस पर देते हैं तो ए सी में से 50Hz की पल्सेज सर्किट में लगी रैजिस्टेन्स R1 (1M) के द्वारा T1 के बेस पर आकर ट्रांजिस्टर को कन्डक्ट कराती हैं और सारा सर्किट कन्डक्ट होकर L.E.D. को जलाता है। इसी प्रकार जब अर्थ/न्यूट्रल इत्यादि की जांच पर बैक को छते हैं तो सैल से पोजेटिव करेन्ट हमारे शरीर द्वारा ट्रांजिस्टर T1 के बेस पर पहुंचता है और सर्किट कार्य करता है।
| Electronic | components |
|---|---|
| Resistor | 1M, 47K |
| Transistor | BC147,BC158 |
| LED | 3v Battery |
