डायोड की जानकारी Diode information

डायोड की जानकारी

डायोड की जानकारी  Diode information

 Diode information

डायोड : डायोड फारवर्ड बायस  और   डायोड रिवर्स बॉयस

डायोड फारवर्ड बायस

Diode in Forward Bias



डायोड-एक P-N जंक्शन डायोड P-टाइप और N-

टाइप सेमीकन्डक्टर के मिलाने से बनता है



जंक्शन डायोड के N सैक्शन को ऋणात्मक वोल्ट

और Pसैक्शन को धनात्मक वोल्ट दी जाती है



तो P-टाइप सेमीकन्डक्टर से N-टाइप सेमीकन्डक्टर

की ओर इलेक्ट्रॉन्स बहने लगते हैं, जिसे



फारवर्ड बायसिंग (forward biasing) कहते हैं

डायोड रिवर्स बॉयस

reverse bias diode

यदि P-टाइप सेमीकन्डक्टर को ऋणात्मक

 विद्युत और N-टाइप सेमीकन्डक्टर। को धनात्मक

विद्युत दी जाये तो P-टाइप सेमीकन्डक्टर से

 N- टाइप सेमीकन्डक्टर की ओर बहुत ही कम करेन्ट

बहती है, जिसे रिवर्स बायसिंग

 (reverse biasing) कहते है डायोड की यह

क्रिया वन वे ट्रेफिक के समान है, जिसके

 अनुसार किसी भी परिस्थिति में गति रुक तो सकती

है, लेकिन दिशातही बदलती। सेमीकन्डक्टर

 डायोड दो सिरों वाला कम्पोनेन्ट होता है। इसमें से

होकर एक तरफ ही करेन्ट बह सकती है

इसी विशेषता के कारण सेमीकन्डक्टर डायोड का

प्रयोग रेक्टिफिकेशन और डिटेक्शन इत्यादि

कार्यों में होता है। सेमीकन्डक्टर डायोड भी डायोड वाल्व

की तरह ही कार्य करता है

Diode



डायोड                 वोल्टेज        कैपेसिटी करेन्टकैपेसिटी

                                                                                     (एम्पीयर में)

IN4001                      50V                       1





IN4002                     100V                      1





IN4003                     200V                      1





IN4004                     400V                      1





IN4005                     600V                      1





           IN4006                    800V           1





                            IN4007                     1000v            1





IN5400                      50V                    3





IN5401                     100V                 3





IN5402                   200V              3





IN5403                    300V                 3





IN5404                400v                      3





IN5405                  500V                 3





IN5406                 600V                  3





IN5407                 800V               3





IN5408                1000V           3





BY127              1200V              1

जीनर डायोड

ZenerDiode

जीनर डायोड (ZenerDiode)-जीनर डायोड रिवर्स

ब्रेक डाउन की विशेषता पर आधारित होता



है फारवर्ड बायसिंग के समय जीनर डायोड एक ऑफ

स्विच के समान कार्य करता है। रिवर्स



वोल्टेज देने पर एनोड निगेटिव होता है, जिससे

करेन्ट प्रवाह रुक जाता है, लेकिन रिवर्स

बायस्ड जीनर डायोड की वोल्टेज कैपेसिटी से अधिक

बढ़ाने पर करेन्ट प्रवाह होने लगता है

अधिकतम रिवर्स वोल्टेज को जीनर वोल्टेज या ब्रेक

डाउन वोल्टेज कहते हैं। जीनर डायोड

अपने इस गुण के कारण एक  अच्छा रेग्यूलेटर बनाता

है। इसीलिए जीनर डायोड का प्रयोग

वोल्टेज रेग्यूलेटर सर्किट में होता है। जीनर डायोड

जितनी वोल्ट कैपेसिटी का होता है वह उस

पर अंकित रहती हैं। ब्रेक डाउन वोल्टेज को इसकी

वोल्टेज कैपेसिटी माना जा सकता है। जीनर



डायोड प्रायः आउटपुट वोल्टेज की पैरेलल में लगाते

हैं। पावर सप्लाई सर्किटों में अधिकांशतः

3V से 120V तक के जीनर डायोड प्रयोग में देखे जा सकते हैं

LED डायोड

LED diode

लाइट इमिटिंग डायोड

(LightEmittingDiode)- L.E.D.गैलियम

(Geleium) कम्पाउण्ड

से बना एक विशेष बनावट का PN जंक्शन डायोड होता

है। इसे आवश्यक वोल्टेज या सिगनल



देने पर प्रकाश निकलता है। यह बहुत कम वोल्टेज पर

कार्य करत हैं। इसलिये स्पीकर के

पैरेलल में लगाने से भी यह ध्वनि की फ्रीक्वेन्सी के

अनुसार रोशनी उत्पन्न करता है। अधिकाशंतः



ये लाल, हरे, पीले रंगों में बनाये जाते हैं। यदि एल.

ई. डी. को इलेक्ट्रॉनिक्स उपकरणों का



श्रृंगार कहा जाये तो कोई अतिशयोक्ति न होगी। इस

प्रकार के एल. ई. डी. भी आते हैं जो



रिवर्स व फारवर्ड बायस पर अलग-अलग रंग देते हैं।

प्रायः एल. ई. डी. भी डायोड की तरह



उल्टे लग जाने पर कार्य नहीं करते



Photo Diode

Photo Diode



फोटोडायोड (Photo Diode)- फोटो डायोड के

ऊपर जब प्रकाश पड़ता है तो इसमें करेन्ट

बहने लगती है। फोटो डायोड और एल. डी. आर. की

कार्य-प्रणाली में विशेष अन्तर यह होता



 है कि फोटो डायोड पर प्रकाश की तीव्रता का कोई

विशेष प्रभाव नहीं पड़ता। फोटो डायोड में



प्लास्टिक या कांच की खिड़की होती है, जिसमें होकर

प्रकाश डायोड तक जाता है। फोटो

डायोड



जिस समय कार्य नहीं कर रहा होता है उस समय यह

सर्किट में ओपन स्थिति में होता है। फोटो



डायोड को लगाते समय इसकी पोलेरिटी का ध्यान

रखना पड़ता है यह कन्डक्शन स्थिति में



0.6V अवश्य ड्राप करता है, जिसके कारण इसके

साथ पोटेन्शियल डिवाइडर नहीं बनाना पड़ता

ट्यूनिंग डायोड

Tunning Diode

ट्यूनिंग डायोड (Tunning Diode)-ट्यूनिंग

डायोड को वेरेक्टर डायोड भी कहते हैं। वेरेक्टर



का अर्थ वेरिएबल कैपेसिटी डायोड होता है। इस प्रकार

के डायोड पर वोल्टेज देने से ये



परिवर्तित वोल्टेज के अनुसार अपनी कैपेस्टेिन्स बदलते

हैं। वेरेक्टर | डायोड 20PF से लेकर

500PF तक के मान के होते हैं। जहां कम मान के

परिर्वतनीय  कैपेसिटर प्रयोग नहीं किए जा



सकते वहाँ वेरेक्टर डायोड का प्रयोग किया जाता है।

जिसके कारण इनका उपयोग इलैक्ट्रॉनिक

ट्यूनर में देखा जा सकता है

Optocoupler   ओप्टो कपलर

Optocoupler



ओप्टो कपलर (Opto Cupler)-आधुनिक तकनीक

में ओप्टो कपलर का प्रयोग दिन-प्रतिदिन

बढ़ता जा रहा है। ओप्टो कपलर द्वारा ओप्टिकल तरीके से

इलैक्ट्रॉनिक सर्किट की कपलिंग की

जाती है । इलैक्ट्रॉनिक रिले, सप्लाई

कन्ट्रोलर, टेलीफोन उपकरणों से लेकर कम्प्यूटर

तकनीक

तक में इनका प्रयोग देखा जा सकता। है। इसके अन्दर

दो भाग कार्य करते हैं

1 एमीटर

2 डिटेक्टर

एमीटर—यह भाग एल. ई. डी. से बना होता है। जब बाहर

से कुछ निश्चित वोल्टेज इस पर

पहुंचती है तो यह ऑन होकर अपना कार्य प्रारम्भ कर

देता है। इसके विपरीत यदि एल. ई.



डी. को कम करेन्ट पहुंचे या इसमें से प्रकाश ने निकले तो

यह ऑफ स्थिति में आ जाता है



डिटेक्टर-डिटेक्टर के रूप में फोटो सैल, फोटो

डायोड, फोटो ट्रांजिस्टर या फोटो रेजिस्टेन्स



प्रयोग की जाती हैं। जब एमीटर भाग में लगी एल. ई. डी.

से इस पर प्रकाश की किरणें

पड़ती हैं, तब उससे प्राप्त आउटपुट करेन्ट इनपुट

सिगनल के समानुपाती होती है। एमीटर और

डिटेक्टर में आपस में काई विद्युतीय सम्पर्क नहीं होता

इसीलिए इनके बीच बहुत ही कम

 कैपसिटेन्स बनता है

ओप्टो कपलर में दो लाइनों में पिन वाली आई. सी. की

तरह प्रतीत होता है  इसमें से प्रकाश की किरणें बाहर

नहीं निकल सकतीं  इसलिए इनपुट सिगनल देकर

पूर्णतया सुरक्षित सिगनल के रूप में आउटपुट प्राप्त कर

ली जाती है, जिससे यह इलैक्ट्रॉनिक रिले का कार्य करती है

infrared led

infrared led

इन्फ्रा रैड (Infra-Red) एल. ई. डी. -इन्फ्रा

रैड एल. ई. डी. देखने में तो सफेद एल.

 ई. डी. की तरह लगती है, लेकिन इसे वोल्टेज दिए जायें तो यह

साधारण एल. ई. डी. की तरह प्रकाश नहीं देती। यह

वोल्टेज मिलने पर इन्फ्रा रेड किरणें पैदा



करती है। यदि इससे उत्पन्न इन्फ्रा रैड तंगों को लाल रंग

के शीशे से गुजारा जाये तो

उनकी शक्ति बढ़ जाती है। इसके इस गुण के

कारण इसका प्रयोग रिमोट कन्ट्रोल यूनिट में

किया जाता है

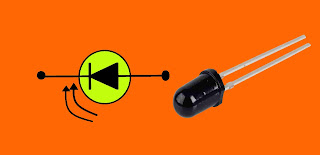

infrared receiver

infrared receiver

इन्फ्रारेड(Infra-Red) डायोड -जब इन्फ्रा रेड

डायोड पर इन्फ्रा रेडतरगे। पड़ती है तो यह



क्रियाशील होकर आगे के सर्किट को क्रियान्वित कराता

है । इन्फ्रा रेड डायोड को यदि सीधी



इनफैराड तंरगे भेजी जाये तो यह सही कार्य नहीं कर

पाता। जिसके लिए इसे पल्सेज के रूप में



इन्फ्रा रैड तरंगें भेजते हैं। इसके ऊपर लाल रंग का

फिल्टर इसलिए प्रयोग करते हैं, ताकि



इन्फ्रा रैड तरंगों के अतिरिक्त यह अन्य तरगों या प्रकाश

इत्यादि पर कार्य न करने लगे। इसका



प्रयोग रिमोट ट्रांसमीटर यूनिट में किया जाता है। वर्तमान

समय में टेलीविजन, वी. सी. आर.



तथा अन्य रिमोट ऑपरेटिड उपकरणों में इसका प्रयोग

देखा जा सकता है

display 7 segmentos



display 7 Segmentos

इन्फ्रा रैड डायोड का संकेत (7) डिस्पले (Display)-

डिजिटल सर्किटों की मोनीटरिंग करने



के लिए डिस्पले का प्रयोग किया जाता है। कॉमन

एनोड या कॉमन कैथोड डिस्पले का प्रयोग



किया। जाता है। अधिकतर Alphabetical

Display का प्रयोग सर्किटों में देखा जा सकता।



है। चित्र में कॉमन एनोड डिस्पले दर्शाया गया है। इसमें

लगे 7 सैगमेन्ट को a, b, c, d, e,



f, g कहते हैं। कॉमन एनोड डिस्पले में a, b,

e, f, g अर्थ करके P बनाया जा सकता



है। इसी प्रकार a, b, ८, ९, f, g को अर्थ

करके R बनाया जा सकता है
