Factory Siren Sound 2021
फैक्ट्री सायरन ध्वनि कैसे बनाएं
factory siren sound |
इस प्रोजेक्ट का उपयोग फैक्ट्री सायरन के लिए किया जा सकता है। इस प्रोजेक्ट में लगे पुश स्विच को जल्दी-जल्दी दबाकर छोड़ने से पुलिस कार सायरन जैसी आवाज भी आती है। इस सर्किट का प्रयोग छोटे बच्चों की कार या गाड़ी में भी किया जा सकता है।
कार्यप्रणाली
साहित्य
रजिस्टर 22K , 100K ,
47K ,100E,
ट्रांजिस्टर BC 188 ,BC548
कैपेसिटर 22uF25v , 2.2uF 25v,
स्पीकर 8 ohm
स्विच Push Switch

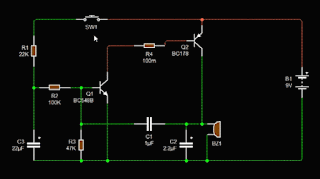

इस सर्किट में किसी भी IC का प्रयोग नहीं किया गया है। यह सर्किट बहुत ही कम मूल्य में तैयार किया जा सकता है। सर्किट में लगे पुश स्विच SW1 को जब प्रेस किया जाता है तो केपेसिटर C1 रजिस्टेन्स R1 के माध्यम से चार्ज हो जाता है। पुश स्विच को दबाये रखने पर NPN ट्रांजिस्टर Q1 के कलेक्टर से निगेटिव सप्लाई PNP ट्रांजिस्टर Q1 के बेस पर रजिस्टेन्स R4 के द्वारा चले जाने से यह ऑन . हो जाता है और स्पीकर को पॉजिटिव सप्लाई मिलने से स्पीकर की क्वाइल के द्वारा AC सिगनल प्राप्त होता है, जिसको फीड बैक केपेसिटर C3 के द्वारा ट्रॉजिस्टर Q2 के बेस को भेजा जाता है और इस
फैक्ट्री सायरन प्रकार ओसीलेशन क्रिया प्रारम्भ हो जाती है। इस सर्किट में 8 2,
4 इंच का स्पीकर प्रयोग किया गया है। और स्पीकर से आवाज का राईजिंग होना शुरू हो जाता है जब पुश स्विच SW1 को छोड़ दिया जाता है तो स्पीकर से प्राप्त आवाज गिरना
(Falling) शुरू हो जाती है। इस प्रकार स्पीकर से प्राप्त आवाज में राईजिंग एण्ड फॉलिंग इफैक्ट प्राप्त होता रहता है। परिणाम स्वरूप स्पीकर से फैक्ट्री सायरन की आवाज प्राप्त होने लगती है।
