Bridge Rectifier With Zener Diode Hindi
ज़ेनर डायोड के साथ पुल रेक्टिफायर
![]() |
bridge rectifier with zener diode |
bridge rectifier with zener diode hindi
कार्यप्रणाली
यहां एक सप्लाई का वर्णन किया जा रहा है जिसकी विशेषता यह है कि इसमें एक जानर स्थान पर दो रेक्टिफायर डायोड और दो जीनर डायोड प्रयोग में लाये गये हैं। मान लें कि D1-D3
क जाऊपर
या जा रहा है जिसकी विशेषता यह है कि इसमें एक जीनर और चार रेक्टिफायर डायोड के जोड़ से अधिक है और D3 जीनर की वोल्टेज 0.60 से अधिक है तो 03 जीनर की तरह कार्य करेगा और
![]() |
bridge rectifier with zener diode diagram |
और जानकारी
गमें लाये गये हैं। मान लें कि D1-D3
के जोड़ पर वोल्टेज D2-D4
के दगा। जो करेन्ट D1
और C1 द्वारा लोड में से होकर गजरेगा वह टांसफार्मर में 24 द्वारा होकर पहुचेगा। (तब 10 वोल्टेज जीनर वोल्टेज +0.6V के बराबर हो)
D3 के एक्रास पोटेन्शियल (+0.6V नहीं) C1 को मिलेगा जोकि 06Vतक चार्ज हो सकता है। (व्यवहार में बिना लोड के थोड़ा अधिक रहता है ।) यदि D2-D4 के जोड़ पर D1-D3 की अपेक्षा पोजिटिव वोल्टेज हैं तो भी इसी प्रकार होगा! लेकिन अब D4 जीनर डायोड की तरह कार्य करेगा और D2-D3 फारवर्ड बायस देंगे। जीनर डायोड का करेन्ट R1 से नियत करते है। ध्यान रहाक लगभग आधे समय ही डायोड जीनर की तरह कार्य करता है। दूसरे शब्दों में यह कहा जा सकता है कि जीनर के द्वारा दिया गया करेन्ट औसतन पीक करेन्ट का आधा ही होता है। यही नियम करेन्ट की पावर पर भी लागू होता है। सर्किट के अनुसार जब R1 = 47w और जीनर करेन्ट 90 mA है, डायोड लगभग 405mw देते हैं। लेकिन पीक ऊर्जा लगभग 1W होती है। इसलिये R1 के मान को कम नहीं किया जा सकता। क्योंकि जीनरों को मिलने वाला करेन्ट इकसार नहीं है। (इनपुट पर आल्टरनेटिंग करेन्ट होने के कारण) इस सर्किट से मिलने वाला अधिकतम आउटपुट करेन्ट, जीनर डायोड की करेन्ट दुगने की
![]() |

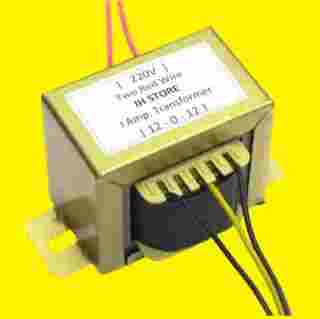

transformer |
अपेक्षाकृत कुछ कम रहती है। यहां यह 75mA.है | इस करेन्ट पर आउटपुट वोल्टेज लगभग 9.4v है और बिना लोड के 10.4v है। पुरातन सर्किट में आउटपुट वोल्टेज. सर्किट यही रहने पर भी लगभग 18V रहती है तो जब जीनर डायोड खराब हो जाए। यह भी ध्यान रखें कि यह सर्किट आउटपट की पीक वोल्टेज को कम करता है। जैसे ही 'जीनर डायोड जीनर की तरह कार्य करना बन्द कर देती है। आउटपुट C1 के चार्ज के अनुसार मिलने लगती है | C1 का चार्ज यदि घटेगा तो आउटपुट भी स्वभावतः घटेगी। यह सर्किट विशेषतः उन सर्किटों के लिये बनाया गया है जोकि वोल्टेज के अनुसार उतार-चढ़ाव सह जाते हैं और कम करेन्ट पर काम करते हैं। जब C1 = 220MF लोड करेन्ट 75mA है तो यह रिपिल 7V है। इसे कम करने के लिये C1
की वैल्यू बढ़ानी चाहिये या लोड करेन्ट लगभग 1mAहोना चाहिये।
सामान के लिए
पार्ट्स | लिस्ट |
---|---|
Resistor | 47ohm 1 |
Diode | 1n4007 2 and 10v 1w 2 zener diode |
Capacitor | 220MF/25V 1 |
